Проточный электрохимический модульный элемент ПЭМ-3

элемент ПЭМ-3, 1994 год

Устройство для электрохимической обработки воды.

Патент РФ № 2078737. Заявлен 26.05.1994, опубликован 10.05.97. Авторы: Бахир В.М., Задорожний Ю.Г.

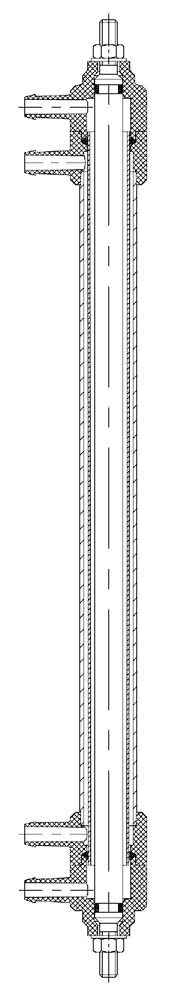

Проточный электрохимический модульный реактор - элемент ПЭМ-3. Элемент ПЭМ-3, несмотря на схожесть с элементом ПЭМ-2 в идеологии применения в электрохимических системах, с позиций техники представляет собой совершенно новое изделие, имеющее существенные отличия от прототипа - элемента ПЭМ-2. Элемент ПЭМ-3, в отличие от элементов ПЭМ-2 и ПЭМ-1, свободен от проблем, возникающих в связи с наличием биполярных участков на поверхности внешнего электрода, а также превосходит элементы ПЭМ-1 и ПЭМ-2 по механической, гидравлической и электрохимической надежности и долговечности. Элементы ПЭМ-3 могут быть использованы для реализации любых технологических процессов, разработанных для элементов ПЭМ-1 и ПЭМ-2. При этом обеспечивается улучшение технико-экономических показателей этих процессов. Однако, элементы ПЭМ-1 и ПЭМ-2 не могут быть использованы в технологических схемах, разработанных с применением элементов ПЭМ-3 либо в силу причин, которые делают такую замену технически и технологически невозможной, либо потому, что технико-экономические показатели процессов, реализованных с помощью элементов ПЭМ-1 или ПЭМ-2, оказываются хуже, чем при использовании элементов ПЭМ-3.

В процессе практической работы с элементами ПЭМ-3, сформировалось представление, что именно с момента создания надежного, универсального и удобного в эксплуатации электрохимического реактора, начинается технология электрохимической активации в частности и технология “персональной” прикладной электрохимии вообще.

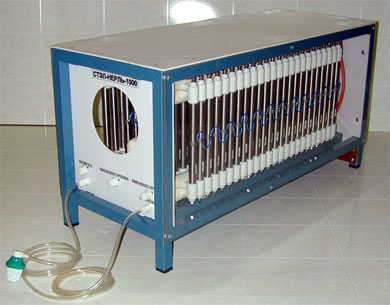

Электрохимический блок установки СТЭЛ-Нерль.

Установка СТЭЛ-Нерль для получения анолита с рН менее 4 и католита с рН более 12 из пластовой воды для нужд нефтегазодобывающих предприятий. Электрохимический реактор представлен 96 элементами ПЭМ-3. Производительность - 1000 л/ч по анолиту и 1000 л/ч по католиту. Потребляемая мощность - 6000 Вт. Москва, ВНИИИМТ, 2002.
